磁悬浮中央空调解决方案经济性分析
发表于:2017年06月16日 点击: 分享至:
一、工程概况

宿迁医院外科病房楼地下一层,地上十二层,建筑面积19248.3㎡,建筑总高度44.4m。其中,地下层主要为设备用房,包括变电所、制冷机房、水泵房等,地上一、二层主要用途为输液室、办手术室等,三层及以上为病房。本方案探讨办公楼新上中央空调解决方案。

二、空调设计依据

(1)《采暖通风与空气调节设计规范》(GB50019-2003)

(2)《高层民用建筑设计防火规范》(GB50045-2005)

(3)《汽车库、修车库、停车库设计防火规范》(GB50067-97)

(4)《通风与空调工程施工质量验收规范》(GB50243-2002)

(5)《公共建筑节能设计标准》(GB50189-2005)

(6)江苏省《公共建筑节能设计标准》(DGJ32/J96-2010)

(7)业主提供的cad图纸以及对本工程的具体设计要求等

三、宿迁气候地理条件概况

宿迁地处江苏省北部,属暖温带亚湿润季风气候,四季分明,季风盛行,秋冬季盛行东北风,春夏季盛行东南风;光照充足,热量丰富,雨水充沛,雨热同期,无霜期较长,冬冷夏热,春温多变,秋高气爽。年平均日照2200小时,年平均气温14.3℃左右。无霜期较长,平均为211天,初霜期一般在10月下旬,降雪初日一般在12月中旬初,活动积温5189℃,全年作物生长期为310.5天。年降水量在1000毫米上下,由于受季风影响,年际间变化不大,但降水分布不均,6到8月雨量占年降水量近六成,易形成春旱、夏涝、秋冬干燥天气。宿迁地区室外设计气象参数为:

磁悬浮中央空调解决方案经济性分析

四、空调负荷特点

病房楼各房间使用功能不同,空调使用时间不同,各功能区运行时间为:

磁悬浮中央空调解决方案经济性分析
可见,大楼空调使用时间较长,要求空调系统全天24小时运行,而且空调负荷波动较大,白天空调负荷大,夜间空调负荷小,低负荷时间占比较长,因此空调主机需要选取在满载时、低负荷运行时均能效较高产品。磁悬浮机组很好的适应了这一点,特别适合在本项目使用。

五、不同空调方案及设备选型

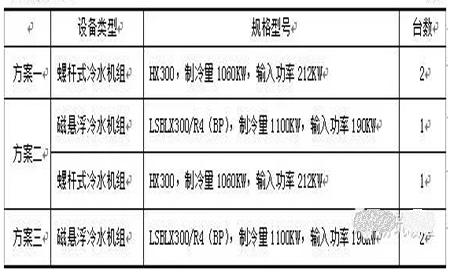

本方案拟分别将螺杆式冷水机组方案和磁悬浮机组方案做一对比。根据冷水机组选型不同,有以下三个设备方案对比:

磁悬浮中央空调解决方案经济性分析
(1)空调负荷

冷负荷指标:149W/㎡,空调面积:13394㎡

夏季冷负荷:1995.7KW(折合567USRt)

(2)冷水机组选型

设计采用两台制冷量1000KW冷水机组,空调水系统共用一个。

(3)水泵及冷却塔选型

冷冻水泵规格:200m3/h,扬程32m,功率30KW,两用一备;

冷却水泵规格:260m3/h,扬程28m,功率30KW,两用一备;

冷却塔规格:250m3/h,风机规格7.5KW×2,数量为两台。

磁悬浮中央空调解决方案经济性分析
以上设备,无论螺杆机和磁悬浮均为多机头机组,其可靠性和部分负荷效率较高。不同空调设备方案及辅助设备参数:

方案一:

磁悬浮中央空调解决方案经济性分析
 方案二:   磁悬浮中央空调解决方案经济性分析
方案三:

  磁悬浮中央空调解决方案经济性分析
六、运行经济性分析

空调运行费用计算基于:

1、空调负荷:1995.7KW;

2、运行时间:5月16日~10月15日,计152天;日运行时间24小时,年总运行时间3648小时;

3、包括空调主机、空调水泵、冷却水泵、冷却塔风机耗电。

制冷运行费用=水冷机组运行费用+水泵及冷却塔运行费用

3.1水冷机组运行费用=输入功率×每天运行时间×运行天数×空调负荷率×电价

3.2循环水泵运行费用=输入功率×每天运行时间×运行天数×电价

3.3冷却水泵+冷却塔风机运行费用=输入功率×每天运行时间×运行天数×电价

磁悬浮中央空调解决方案经济性分析
七、数据汇总和投资回收期计算

磁悬浮中央空调解决方案经济性分析
  说明:以上设备投资的计算是基于螺杆机使用寿命15年、磁悬浮使用寿命30年。

可见,选用两台磁悬浮机组,或者选用磁悬浮与螺杆机组合方案较全部采用螺杆机组更加经济。
(作者:佚名 编辑:admin)
